一、設計依據：
GBT 18488.1-2015 《電動汽車用驅動電機系統 第一部分 技術條件》;
GBT 18488.2-2015 《電動汽車用驅動電機系統 第二部分 試驗方法》;
二、設備配置：
|
序號
|
名稱
|
參數
|
單位
|
數量
|
|
1
|
AC-300G電力測功機
|
額定功率:300kw
額定轉速:8000r/min
最高轉速:20000r/min
冷卻系統：自帶
額定扭矩：357Nm
|
臺
|
1臺
|
|
2
|
計算機測控系統(操作臺)
|
通信模塊
數據采集模塊
AC系統軟件
研華工業計算機
23寸液晶顯示器
HP1108激光打印機
|
臺
|
1套
|
|
3
|
測功機變頻控制柜
|
600*600*1800mm
|
個
|
1個
|
|
4
|
強電電纜
|
測功機與變頻控制柜之間
|
米
|
10米
|
|
5
|
能量回饋柜
|
600*600*1800mm
|
個
|
1個
|
|
6
|
轉速扭矩傳感器
|
20000r/min
500Nm
|
個
|
1個
|
|
7
|
聯軸器1
|
扭矩傳感器與測功機之間
|
個
|
1個
|
|
8
|
包裝運輸保險
|
|
|
|
|
9
|
現場調試
|
|
|
|
|
10
|
被測電機安裝支架
|
|
|
1個
|
|
11
|
鑄鐵平臺
|
|
|
1塊
|
|
12
|
聯軸器2
|
被測電機與傳感器之間
|
|
1個
|
|
13
|
機械安裝連接
|
墊高塊、防護罩、安裝附件等
|
|
1臺
|
|
14
|
直流電壓傳感器
|
|
|
1個
|
|
15
|
直流電流傳感器
|
|
|
1個
|
|
16
|
功率計
|
含3個高精度電流互感器
|
|
1臺
|
三、主要檢測項目：
• 整車控制系統、電驅動系統功能聯調;
• 驅動系統功率扭矩試驗;
• 電機及控制器總體效率試驗;
• 電機空載試驗;
• 過載能力試驗;
• 再生能量回饋試驗(檢測被測電機發電電流);
• 最高工作轉速、超速試驗;
• 電機堵轉試驗;
• 驅動系統耐久性試驗;
• 溫度、溫升試驗;
• 額定功率測試。
四、設備功能：
1、測試參數：轉速、 扭矩、 功率、電流、電壓、輸入功率、效率;
2、參數顯示方式： 計算機屏幕顯示;
3、數字設定扭矩值，DTC自動控制;
4、打印試驗報告;
5、空載試驗、加載試驗;
6、具備倒拖功能;
7、動態曲線顯示;
8、恒轉速控制模式、恒扭矩控制模式。
五、主要測量及顯示參數、范圍和精度
|
序號
|
測量參數
|
測量范圍
|
精 度
|
備注
|
|
1
|
電機轉速
|
0-20000r/min
|
±0.1%±1 個字
|
|
|
2
|
電機扭矩
|
0-500N.M
|
±0.2%±1 個字
|
|
|
3
|
電機輸出功率
|
0-300kw
|
|
計算值，
轉速*扭矩/9549
|
|
4
|
驅動器輸入電流
|
0- 700A
|
±0.4%±1 個字
|
|
|
5
|
驅動器輸入電壓
|
0- 700V
|
±0.4%±1 個字
|
|
|
6
|
驅動器輸入功率
|
- 360kw
|
|
計算值，
電流*電壓/1000
|
|
7
|
驅動器電機總體效率
|
|
|
計算值，電機輸出功率/驅動器輸入功率
|

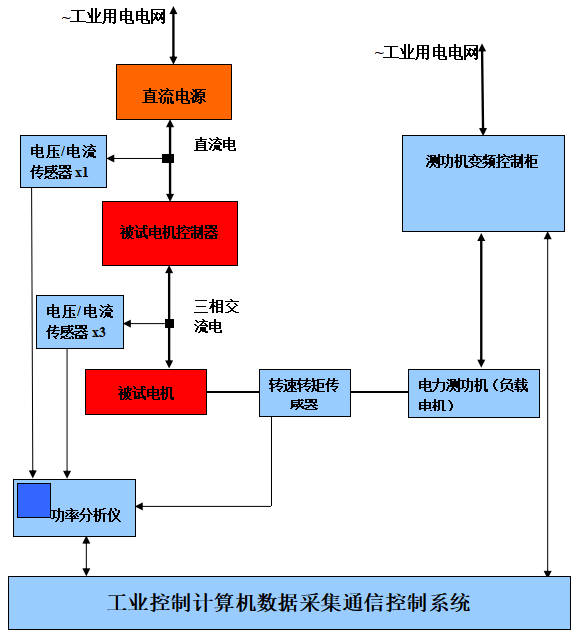

六、電機試驗臺系統圖
|
